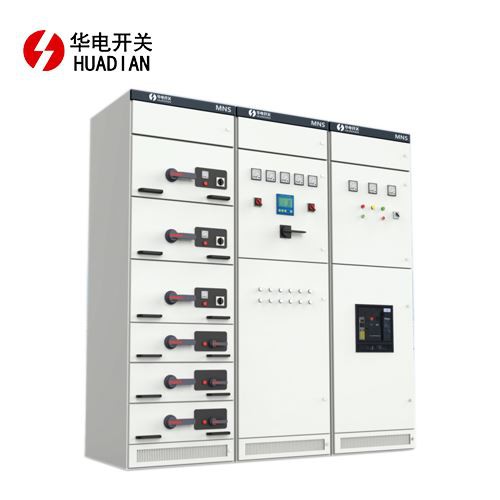

Aparatură retrasabilă de joasă tensiune MNS

Aparatul de distribuție retractabil de joasă tensiune MNS este fabricat prin modul standard prin consultarea dulapului de comutare de joasă tensiune din seria MNS al companiei ABB din Elveția și îmbunătățit sintetic.

Dispozitivul este aplicabil sistemului cu AC SOHz, tensiune nominală de lucru 660V și mai mică, utilizat ca dispozitiv de control pentru diverse dispozitive de generare, transmisie, distribuție, transfer de energie și consum de energie.

Dispozitivul de distribuție retractabil de joasă tensiune MNS este utilizat pe scară largă în sistemul de distribuție de joasă tensiune al diferitelor întreprinderi miniere, clădiri înalte și hoteluri, construcții municipale. Pe lângă utilizarea generală a terenului, după o eliminare specială, poate fi folosit și pentru platforma de foraj pe benzină marină și energie nucleară. statie.

Dispozitivul este în conformitate cu standardul internațional IEC439-l ​​și standardul național GB7251.l.

Structura:

Cadrul aparatului de comutare de joasă tensiune de tip MNS este o structură combinată, iar scheletul de bază este asamblat din oțel în formă de C. Toate părțile structurale ale cadrului dulapului sunt galvanizate, conectate ferm în cadrul dulapului de bază prin șuruburi de blocare autofiletante sau șuruburi hexagonale 8,8, plus ușile, pereții despărțitori, consolele de montare și unitățile funcționale de bare colectoare corespunzătoare modificărilor de schemă pentru a asambla un complet dulap de comutare. Dimensiunile interioare ale tabloului de distribuție, dimensiunea pieselor și dimensiunea compartimentului sunt toate modificate în funcție de modularizare (E=25mm).

Fiecare dulap al tabloului combinat de joasă tensiune de tip MNS este împărțit în trei camere, și anume camera barelor colectoare orizontale (în spatele dulapului), sertarul (în partea din față a dulapului) și camera cablurilor (în partea inferioară a dulapului sau în partea dreaptă în fața dulapului). Camera este separată una de cealaltă prin plăci de oțel sau panouri funcționale din plastic ignifug de înaltă rezistență și există plăci metalice cu găuri de ventilație între sertarele superioare și inferioare pentru a preveni eficient accidentele cauzate de arc sau scurtcircuit între barele colectoare și alte linii cauzate. prin defecte ale elementelor de comutare.

Designul structural al aparatului de comutare de joasă tensiune de tip MNS poate îndeplini cerințele diferitelor scheme de intrare și ieșire: sus înăuntru și ieșire, sus înăuntru și ieșire, jos înăuntru și ieșire, jos înăuntru și ieșire.

Design compact: găzduiește mai multe unități funcționale în mai puțin spațiu.

Avantaj:

1. Design compact: Conțin mai multe unități funcționale cu mai puțin spațiu.

2. Versatilitate puternică pentru structură, asamblare flexibilă. Secțiunea bară de tip C cu modul de 25 mm poate satisface cerințele diferitelor structuri și tipuri, grad de protecție și mediu de operare.

3. Adopta modul standard de design, poate fi combinat în astfel de unități standard de protecție, operare, transfer, control, reglare, măsurare, indicație etc. Utilizatorul poate alege asamblarea în funcție de cerințe. Structura dulapului și unitatea de sertare pot fi formate cu mai mult de 200 de componente.

4. Securitate fină: adoptați ambalaj din plastic de inginerie de tip anti-aprindere de înaltă rezistență în cantități mari pentru a îmbunătăți în mod eficient performanța de siguranță de protecție.

5. Performanță tehnică ridicată: Parametrii principali ating nivelul avansat acasă.

Conditii normale de utilizare:

1. Temperatura aerului ambiant: -S grade C ~+40 grade C și temperatura medie nu trebuie să depășească + 35 grade C în 24h.

2. Aer condiționat: Cu aer curat. Umiditatea relativă nu trebuie să depășească 50% la +40 grade C. Umiditatea relativă mai mare este permisă la temperatură mai scăzută. Ex. 90% la +20 grade C. Dar având în vedere schimbarea temperaturii, este posibil ca roua moderată să producă întâmplător.

3. Altitudinea deasupra nivelului mării nu trebuie să depășească 2000M.

4. Aparatul este potrivit pentru transport și depozitare la următoarea temperatură:-25 grade C ~+SS grad C, în timp scurt (în 24h) ajunge la + 70 grade C. Sub temperatura limită, dispozitivul nu ar trebui să sufere daune care nu se pot recupera și poate funcționa normal în condiții normale.

5. Dacă condițiile de operare de mai sus nu satisfac cerințele utilizatorului. Consultați-vă cu fabrica.

6. Acordul tehnic ar trebui semnat suplimentar dacă dispozitivul este utilizat pentru platforme maritime de foraj pe benzină și centrale nucleare.

Principalii parametri tehnici ai întreruptoarelor:

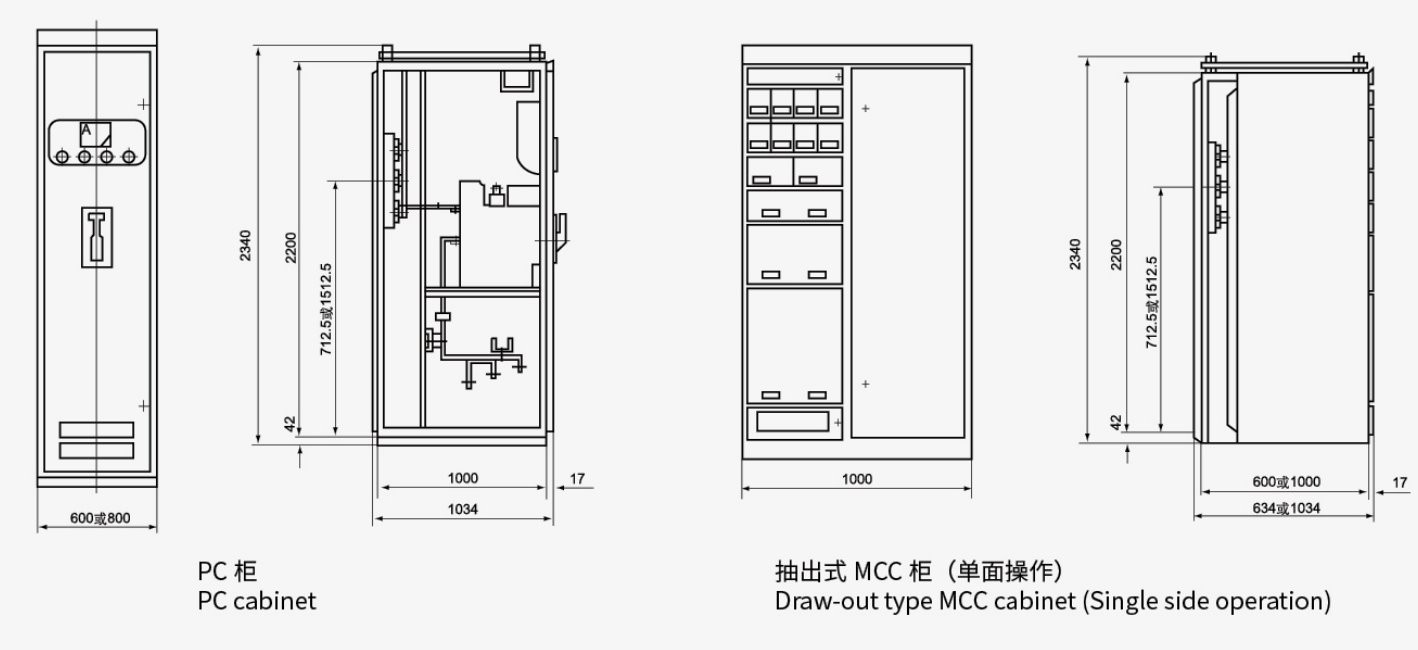

Structura produsului și dimensiunile de instalare:

（Unitate: mm）
