Primăvarămecanisme de operare, mecanismele de acționare cu magnet permanenți și mecanismele de acționare electromagnetice sunt cele mai importante trei mecanisme de operare în întrerupătoarele de tensiune medie și înaltă. Aceștia sunt responsabili pentru controlul acțiunilor de „deschidere” (deconectarea circuitului) și de „închidere” (conectarea circuitului) ale întreruptorului.
Mai jos, voi detalia diferențele și conexiunile dintre cele trei.
I. Compararea diferențelor de bază
| Dimensiuni caracteristice | Mecanism de acționare cu arc | Mecanism de operare cu magnet permanent | Mecanism de acționare electromagnetic |
|---|---|---|---|
| Metoda de stocare a energiei | Arc mecanic (Arc de închidere/Arc de deschidere) | Magnet permanent + condensator | Forță electromagnetică directă, fără componente de stocare a energiei-pe termen lung. |
| Principiul de lucru | Motorul comprimă arcul de închidere pentru a stoca energie și eliberează energia pentru a antrena închiderea; mecanismul de deschidere funcționează similar. | Magnetul permanent asigură forța de reținere; condensatorul se descarcă instantaneu, generând o forță electromagnetică inversă pentru a antrena deschiderea/închiderea. | Bobina este alimentată direct, generând forță electromagnetică pentru a antrena miezul de fier, completând direct operația de deschidere/închidere. |
| Viteza de operare | Relativ rapid, dar limitat de procesul mecanic de eliberare a arcului. | Extrem de rapid; forța electromagnetică este directă, fără legături mecanice intermediare. | Viteza depinde de magnitudinea curentului; în general lent, necesitând curenți uriași pentru aplicații de mare putere. |
| Consum de energie | Consum redus de energie. Motorul de stocare a energiei funcționează doar pentru o scurtă clipă în timpul stocării energiei, rezultând un consum redus de energie. | Consum de energie extrem de redus. Condensatorul se descarcă instantaneu numai în timpul funcționării; altfel, nu consumă aproape deloc energie. | Eficiență ridicată. Necesită o alimentare continuă cu curent ridicat pe toată durata operațiunii. |
| Complexitatea structurală | Complex. Multe piese mecanice, cum ar fi came, biele, zăvoare și arcuri. | Simplu. Foarte puține părți mobile; în principal un miez de fier în mișcare. |
Simplu. Constă în principal dintr-o bobină și miez de fier. |
| Fiabilitate/Întreținere | Fiabilitate ridicată, dar uzură mecanică semnificativă, care necesită întreținere și lubrifiere regulată. | Fiabilitate ridicată. Fără uzură mecanică; ciclu lung fără întreținere-. |
Fiabilitatea este moderată. Componentele electrice sunt simple, dar curentul mare impune cerințe mari asupra circuitului de control. |
| Cost | Costuri de producție moderate, tehnologie matură și aplicare largă. | Costuri de producție mai ridicate (se bazează pe-magneți permanenți cu neodim, fier, bor, de înaltă performanță și controlere inteligente). |
Costul de fabricație este relativ scăzut, dar costurile de operare (sistemul de alimentare cu energie) pot fi ridicate.
|
| Aplicații principale | Cea mai populară în domeniul mediei tensiuni, acoperă întrerupătoarele în vid de 10kV-40.5kV și unele întreruptoare SF6. | Potrivit pentru aplicații de vârf-în domeniul de tensiune medie (12 kV-40,5 kV) și pentru aplicații cu cerințe de performanță ridicată. | Eliminată treptat, utilizată în principal în unele întreruptoare de circuit de joasă-tensiune sau în anumite întreruptoare mai vechi de tensiune medie- și înaltă-. |
II. Explicație detaliată a principiilor de lucru și a caracteristicilor fiecărui mecanism

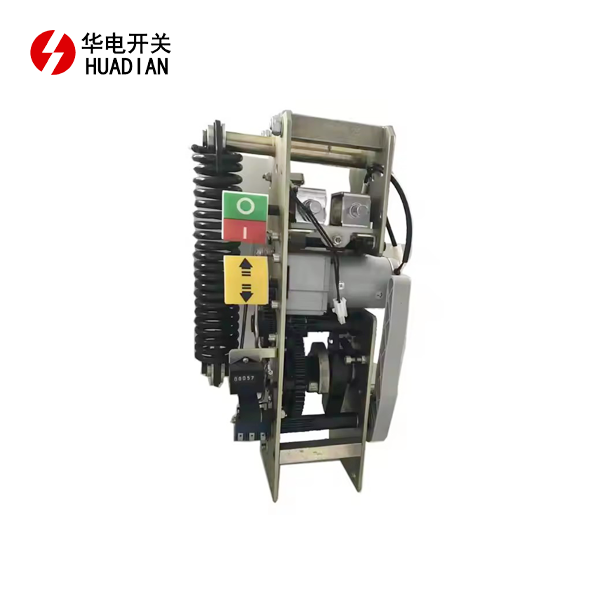

1. Mecanism de acționare cu arc
Principiul de lucru:
Depozitarea energiei: Un motor mic comprimă arcul de închidere pentru a stoca energie, care este menținută de un dispozitiv de blocare mecanică.
Închidere: Se transmite un semnal electric bobinei de închidere, eliberând mecanismul de blocare. Energia arcului de închidere este amplificată printr-un mecanism de legătură și came, împingând rapid contactele întreruptorului pentru a închide circuitul. Simultan, în timpul procesului de închidere, arcul de deschidere este de obicei comprimat pentru a stoca energie.
Deschidere: Se transmite un semnal electric bobinei de deschidere, eliberând mecanismul de blocare al arcului de deschidere. Energia arcului de deschidere este eliberată, determinând contactele să se separe rapid.
Avantaje:
Tehnologie matură, aplicare largă și costuri relativ controlabile.
După stocarea energiei, puterea de control necesară pentru operațiunile de deschidere/închidere este foarte mică (trebuie declanșată doar bobina de blocare).
Fiabilitatea a fost dovedită pe o perioadă lungă de timp.
Dezavantaje:
Structură complexă, multe piese și cerințe ridicate pentru precizia de fabricație și asamblare.
Există riscuri de uzură mecanică, oboseală și blocaj, care necesită întreținere regulată.
Timpul de acțiune este oarecum dispersat, făcându-l mai puțin precis decât un mecanism cu magnet permanent.
2. Mecanism de operare cu magnet permanent
Principiul de lucru:
Stare de reținere: nucleul mecanismului este un sistem de circuit magnetic compus dintr-un magnet permanent de-performanță ridicată (cum ar fi borul de neodim fier) și o bobină. Forța magnetică generată de magnetul permanent menține stabil miezul de fier în mișcare în poziția „deschis” sau „închis”.
Proces de acțiune: când este necesară funcționarea, o bancă de condensatoare de{0}}capacitate mare se descarcă instantaneu în bobină.
Închidere: Câmpul magnetic generat de descărcarea condensatorului este aliniat cu câmpul magnetic permanent, sporind forța magnetică și conducând miezul de fier în poziția închisă, unde este ținut de forța magnetului permanent.
Deschis: Condensatorul se descarcă în sens invers, generând un câmp magnetic care anulează sau inversează câmpul magnetic permanent, slăbind forța de reținere. Sub acțiunea arcului de deschidere sau a designului circuitului magnetic în sine, miezul de fier se deplasează rapid în poziția deschisă și este ținut de forța magnetului permanent.
Avantaje:
Structură extrem de simplă, cu o singură piesă mobilă, practic fără uzură mecanică, cu adevărat fără întreținere-.
Viteză de operare rapidă, dispersie scăzută și performanță stabilă.
Consum extrem de redus de energie, preluând putere doar de la condensator în momentul funcționării.
Dezavantaje:
Cerințe ridicate pentru performanța materialelor cu magnet permanenți (cum ar fi coercitivitatea și rezistența la temperatură înaltă{0}) și controler, ceea ce duce la costuri mai mari.
Există riscul de „demagnetizare” (deși materialele moderne au îmbunătățit foarte mult acest lucru), iar odată cu producerea demagnetizării, mecanismul va eșua.
Circuitul de control este relativ complex și se bazează pe încărcarea fiabilă a condensatoarelor.
3. Mecanism de operare electromagnetic
Principiul de lucru:
Un curent mare este furnizat direct bobinei de închidere sau deschidere.
Bobina generează o forță electromagnetică puternică, atrăgând sau împingând direct miezul de fier, antrenând astfel contactele întreruptorului pentru a finaliza operațiunea de deschidere sau închidere.
După finalizarea operațiunii, curentul este întrerupt, forța electromagnetică dispare, iar mecanismul este menținut în poziția sa finală prin zăvoare mecanice sau alte mijloace.
Avantaje:
Principiu simplu, cost de producție redus.
Acțiune directă, fără legături intermediare complexe de stocare și transport a energiei.
Dezavantaje:
Consum mare de energie! Necesită o sursă de curent continuu de -capacitate mare sau o sursă de alimentare de funcționare pentru a furniza sute de amperi de curent instantaneu.
Dependență puternică de alimentarea cu energie electrică; fluctuațiile de putere afectează direct performanța de funcționare.
Impact mare și zgomot ridicat în timpul funcționării.
Datorită acestor dezavantaje fatale, acesta a fost în mare măsură înlocuit de mecanisme cu arc și magnet permanenți în aplicații de medie și înaltă tensiune.
III. Relația dintre cei trei
Funcția de bază:Cele trei mecanisme au același scop fundamental: furnizarea energiei mecanice necesare operațiunilor de deschidere și închidere a întreruptorului, asigurând o funcționare rapidă și fiabilă.
Natura conversiei energetice:În esență, toate trei transformă energia electrică în energie mecanică. Mecanismul arcului convertește energia electrică în energie mecanică (de exemplu, energie electrică → energie mecanică a motorului → energie potențială a arcului → energie cinetică); mecanismul cu magnet permanent transformă energia electrică (de exemplu, condensatorul) în energie electromagnetică în energie cinetică; iar mecanismul electromagnetic transformă energia electrică (direct) în energie electromagnetică în energie cinetică.
Evolutie tehnologica:Ele reprezintă căile de dezvoltare tehnologică ale mecanismelor de operare:
Mecanismele electromagnetice au fost o tehnologie timpurie, eliminată treptat din cauza consumului mare de energie.
Mecanismele cu arc, ca tehnologie de a doua-generație, au rezolvat problema consumului de energie prin „energie pre-înmagazinată”, devenind curentul principal în ultimele câteva decenii.
Mecanismele cu magnet permanenți reprezintă a treia-generație de tehnologie, care realizează o fiabilitate ridicată și o funcționare fără întreținere-prin structura mecanică simplificată și reprezintă direcția actuală de dezvoltare.
Aplicații hibride:Tehnologiile hibride sunt, de asemenea, văzute în unele modele. De exemplu, unele mecanisme cu magnet permanenți pot fi suplimentate cu arcuri mici pentru a ajuta la tamponarea circuitului la sfârșitul procesului de declanșare sau pentru a asigura fiabilitatea, dar acest lucru nu schimbă faptul că se bazează pe antrenarea cu magnet permanent.
În concluzie
Mecanismele cu arc-acţionate sunt în prezent pilonul cel mai utilizat şi cel mai matur din punct de vedere tehnologic, oferind o rentabilitate ridicată-, dar necesită întreţinere.
Mecanismele acționate cu magnet-permanenți reprezintă viitorul tehnologiei, renumite pentru fiabilitatea ridicată, funcționarea fără întreținere-și durata de viață lungă, făcându-le deosebit de potrivite pentru rețelele electrice inteligente cu cerințe ridicate de întreținere, dar cu costuri inițiale mai mari.
Mecanismele-acționate electromagnetic sunt învechite sau limitate la aplicații de joasă-gamă, de joasă-tensiune datorită consumului lor semnificativ de energie și a cerințelor stricte de alimentare.
Atunci când alegeți un aparat de comutație, este necesar să luați în considerare costul, cerințele de fiabilitate, capacitățile de întreținere și nivelul general de inteligență al aparatului de comutare.
